在科研论文数据分析、工程测试结果分析以及历史图表数据再利用等应用领域中，研究人员常常需要从已发表的曲线图、散点图或图像化数据中获取精确的数值信息。然而，原始数据往往未被公开，仅以图片形式呈现，难以直接进行定量分析和二次处理。借助图像数据提取技术，可将图表中的视觉信息转换为可计算、可编辑的数值数据，从而为后续分析与建模提供可靠基础。

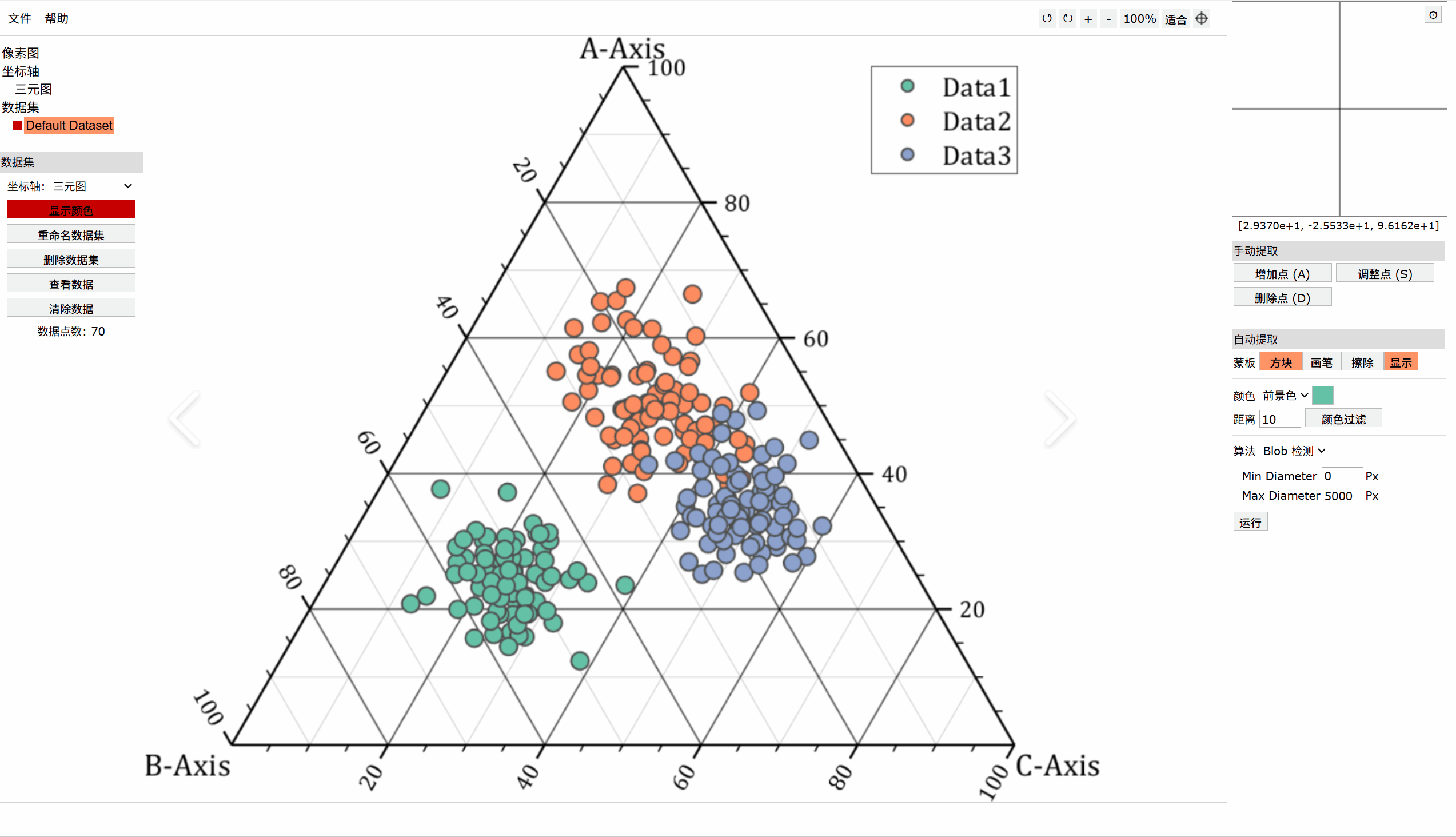

绘图数字提取软件是一款功能强大的图像数据数字化与曲线提取软件。该软件基于先进的图像处理与计算机视觉算法，支持对二维(X-Y)图、二维条形图、极坐标、三元相图多种类型图像进行高精度数据提取。用户只需导入图像并完成坐标轴标定，软件即可半自动地识别图像中的数据点并输出对应的数值结果。

模型版本信息：V4.0

创建者：Ankit Rohatgi（plots@automeris.io）

部署团队： 马博渊，杨天放，吕哲阳

软件适用场景：

适用于数据分析，科研论文研究，可对二维(X-Y)图、二维条形图、极坐标、三元相图多种数据图表类型进行数据提取。

进入软件界面，界面左上角选择文件->加载图像

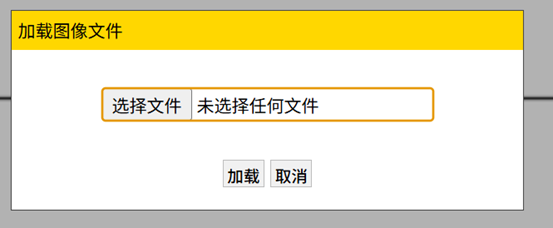

选择文件-->点击加载

(1) 二维(X-Y)图：

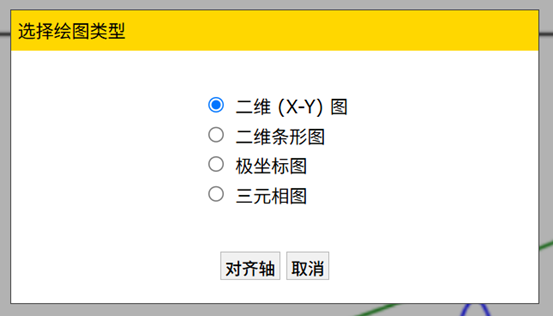

选择二维(X-Y)图

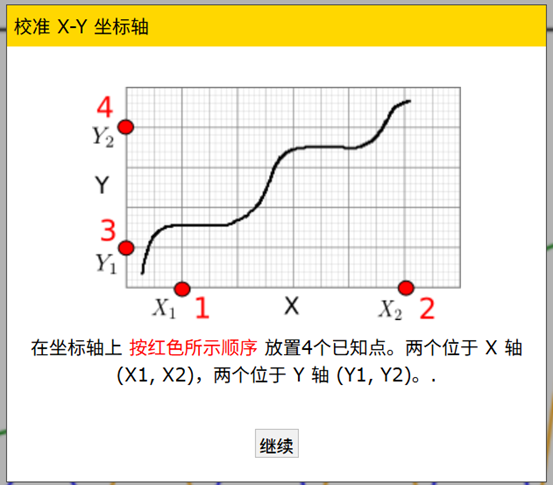

校准轴，点击横纵坐标点按照1234的顺序来点击横纵坐标。 然后点击完成。

输入横纵坐标区间：

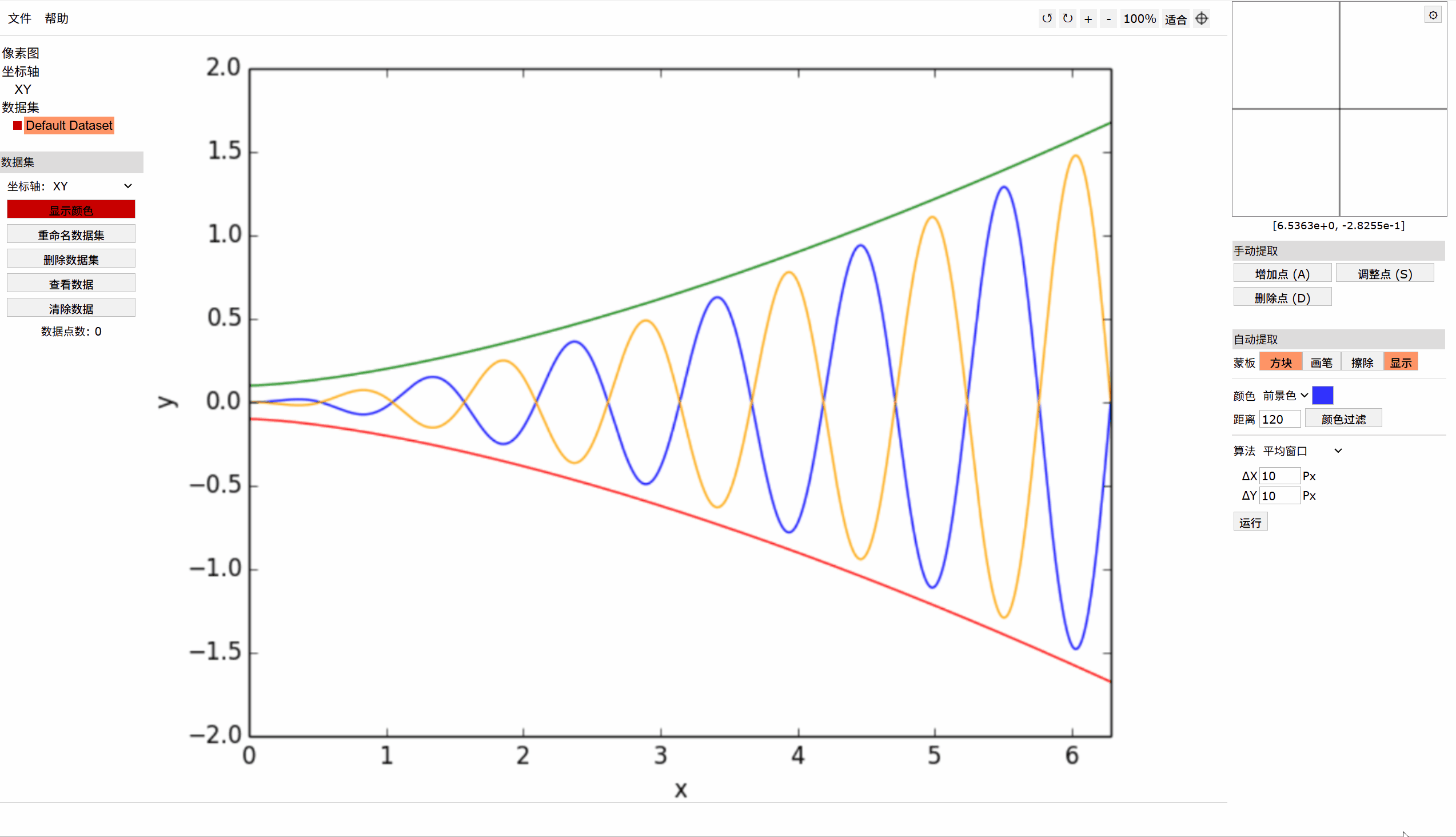

提取过程，选取颜色，绘制提取区域，设置距离，XY跨度，运行

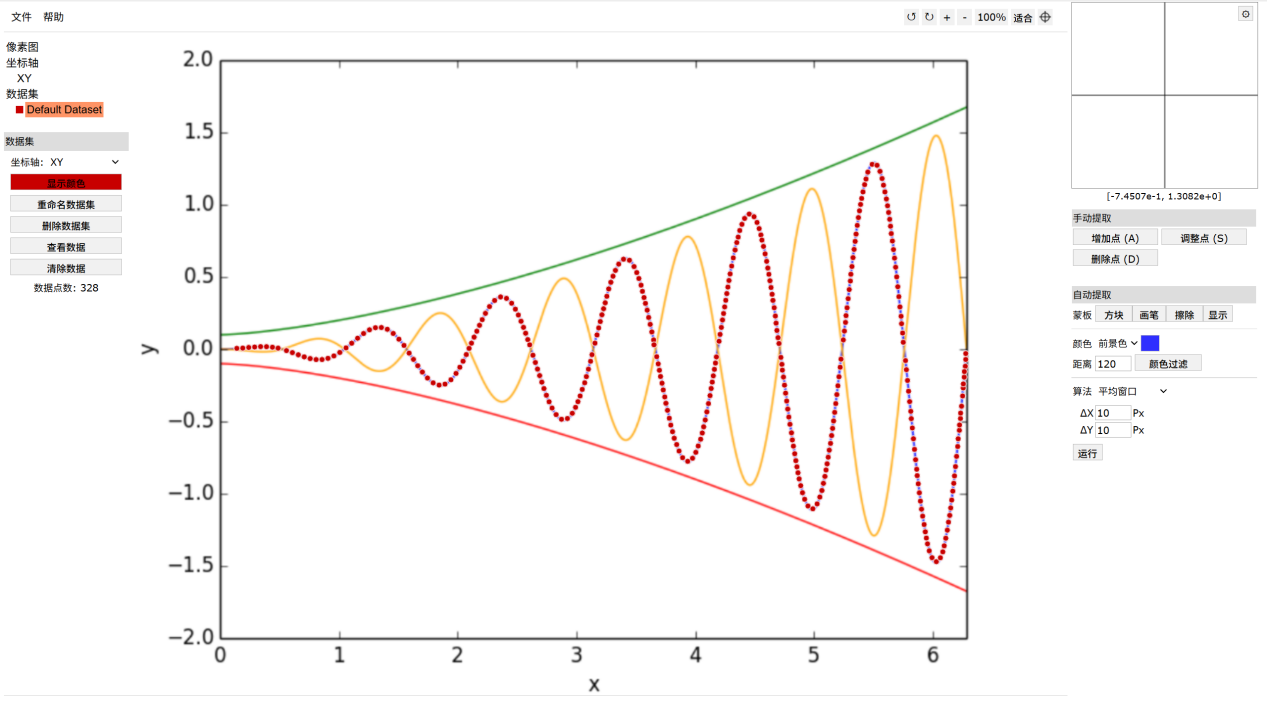

 对提取后的点可进行增删改存，点击查看数据可浏览数据点

(2) 二维条形图：

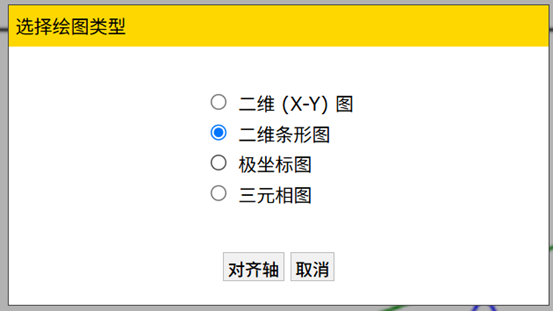

导入图片后选择二维条形图

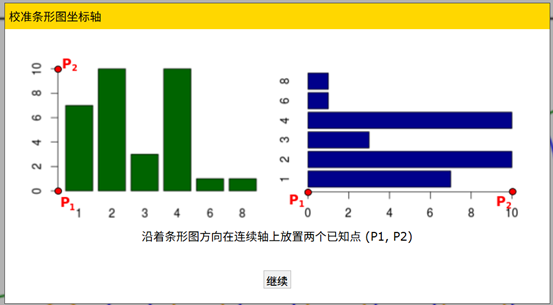

按照P1P2顺序选择坐标轴

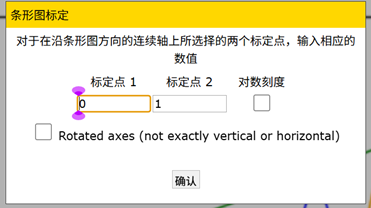

设置坐标范围， 然后点击完成

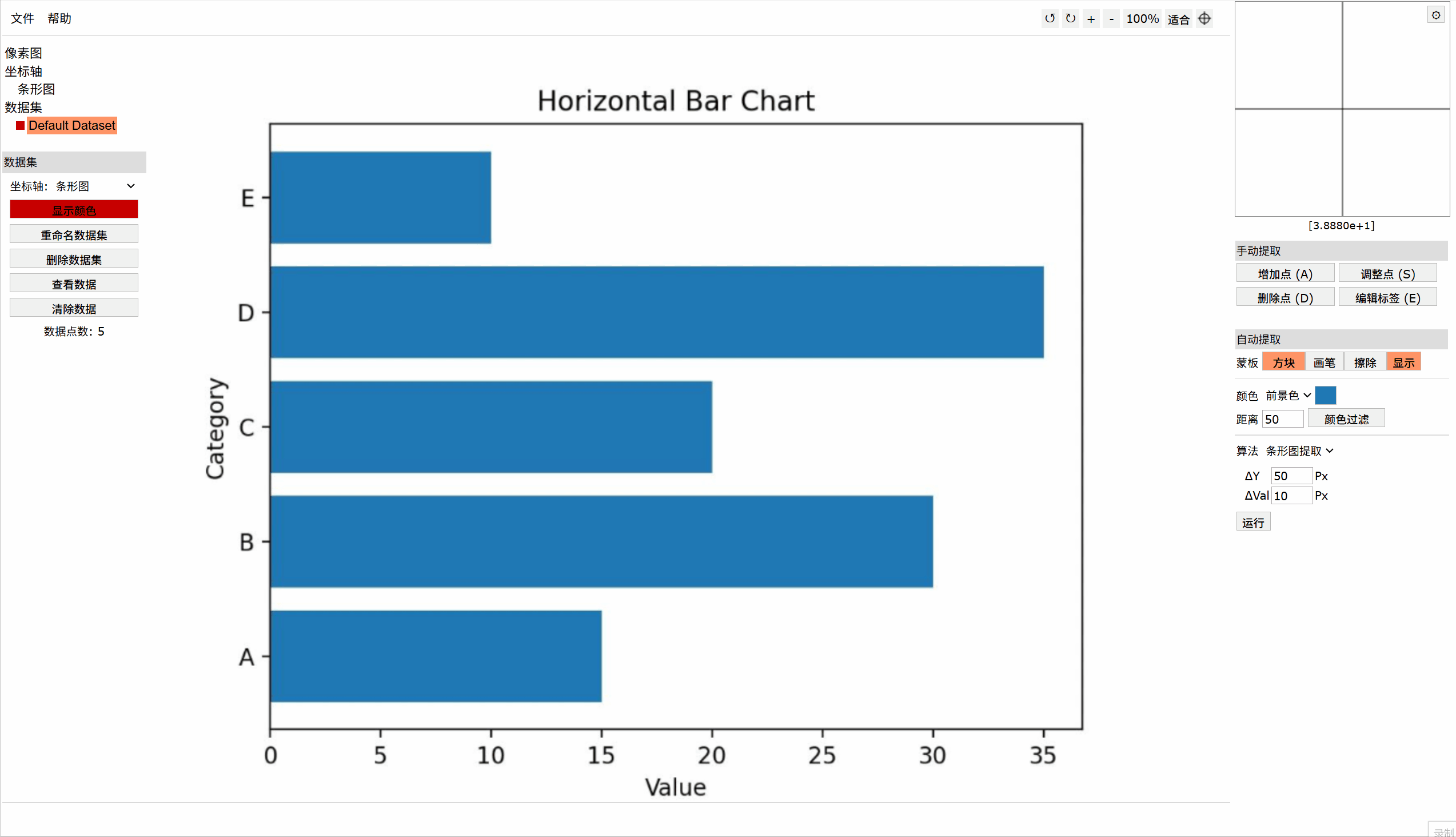

提取过程，选取颜色，绘制提取区域，设置距离，XY跨度，运行

对提取后的点可进行增删改存，点击查看数据可浏览数据点

(3)  极坐标图：

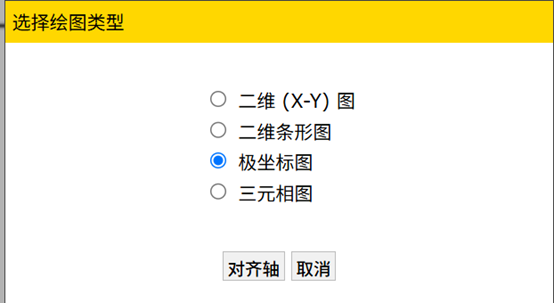

导入图片后选择极坐标图

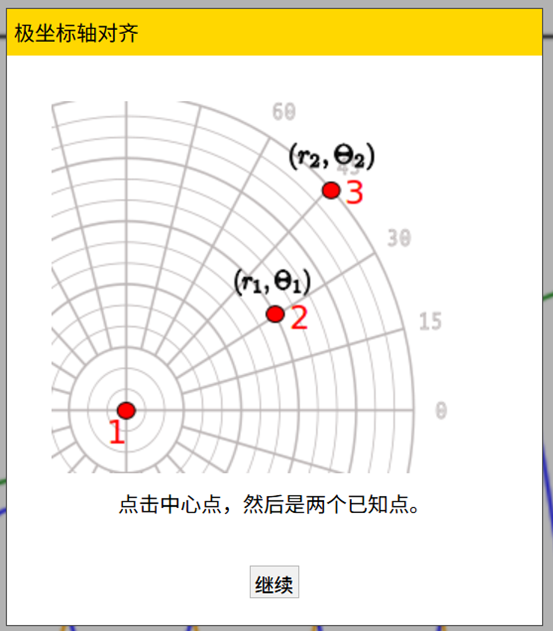

按顺序选择原点，图中任意不同半径、角度的两点然后点击完成。

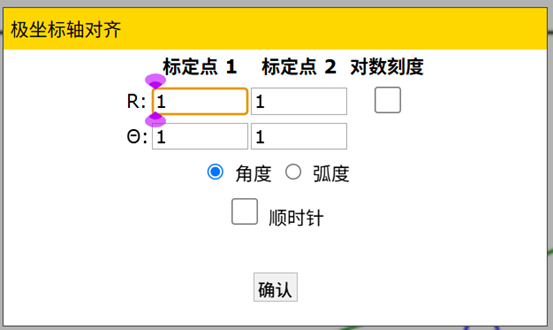

设置两点的数据并选择角度/弧度，顺逆时针。

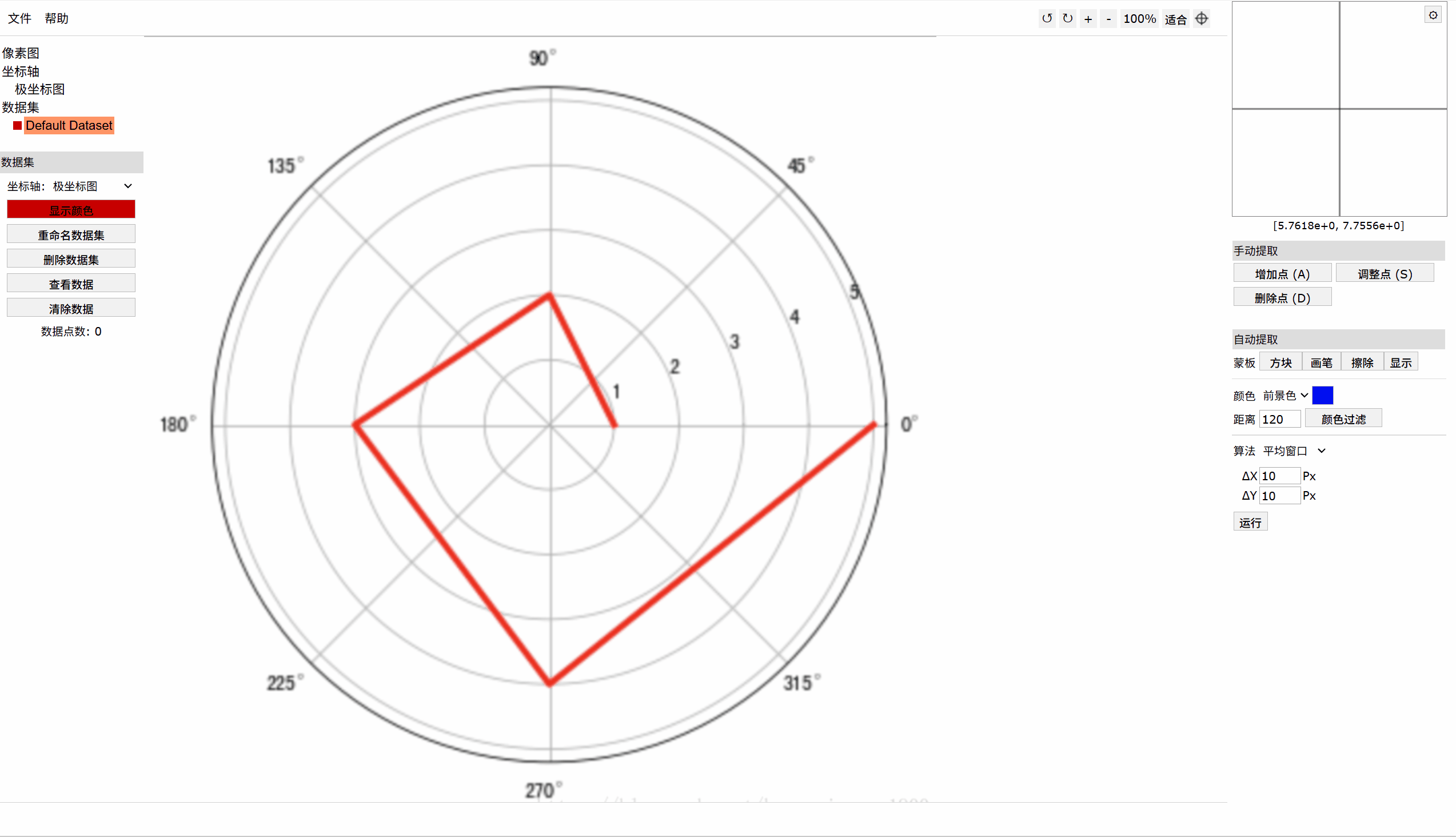

提取过程，选取颜色，绘制提取区域，设置距离，XY跨度，运行。

对提取后的点可进行增删改存，点击浏览数据可浏览数据点

(4) 三元相图：

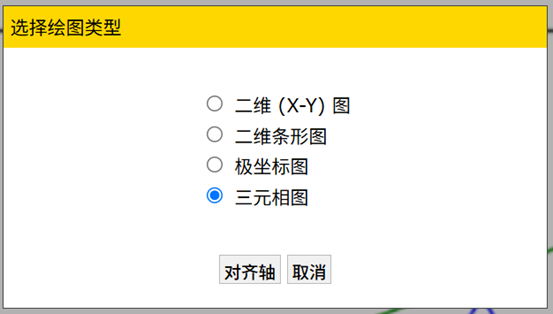

导入图片后，选择三元相图

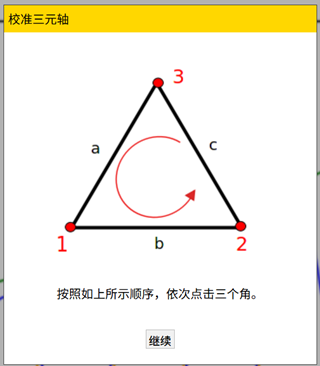

按顺序选取三个原点然后点击完成。

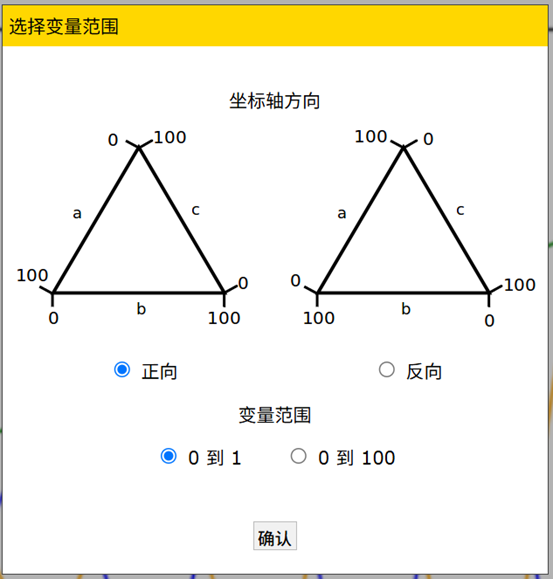

选取顺逆时针，以及坐标范围

提取过程，选取颜色，绘制提取区域，设置距离，XY跨度，运行。

对提取后的点可进行增删改存，点击浏览数据可浏览数据点
